实验

课内实验

实验环境准备

• 虚拟机使用 NAT + Internal / Host-only 方式联网，安装 proftpd / Apache2
• 使用 stand alone 模式启动 proftpd
• 配置 proftpd 支持匿名访问

iptables基本使用

0. 建议的 IPTables 规则编辑方法

# 导出当前防火墙规则到文件 iptables-save > iptables.rules  # 备份当前规则文件 cp iptables.rules iptables.rules.bak  # 用文本编辑器编辑上一步备份出来的当前 iptables 规则文件的副本 iptables.rules  # 应用编辑后的防火墙规则 # -c  指定在还原 iptables 时候，重置当前的数据包计数器和字节计数器的值为零 iptables-restore < iptables.rules  # 随时可以使用之前备份的 iptables.rules.bak 来重置回最近一次没问题的规则

1. iptables 规则

iptables的命令格式为：

iptables [-t 表] 命令 匹配 操作

其中表选项，指定命令应用于哪个内置表(filter表、nat表或mangle表)，命令选项则如表8-1所示，匹配选项如表8-2所示，动作选项为表8-3所示，

表8-1 命令选项表

表8-2 匹配选项表

表8-3 动作选项表

关于iptables的使用，当数据包不属于链中任何规则时，iptables将根据该链预先定义的默认策略处理数据包。默认策略定义格式如下：

iptables [-t 表名] <-P 默认策略> <链名> <动作>

其中参数表名，默认策略将应用于哪个表； 参数-P，定义默认策略； 链名则用于默认策略应用于哪条链；而动作指处理数据包的动作。

下面介绍一些基本的iptables使用命令：

# （1）查看iptables规则  iptables [-t 表名] <-L> [链名]  # [-t 表名] 查看哪个表的规则列表； # -L 查看指定表指定链的规则列表；链名，查看指定表中哪个链的规则链表。  # （2）增加、插入、删除、替换规则  iptables [-t 表名] <A|I|D|R>链名 [规则编号] [i|o 网卡名称] [-s 源IP地址] [-d 目标IP地址] <-j 动作>  # （3）清除规则和计数器  iptables [-t 表名] <-F|-Z>  # [-t 表名]，指定默认策略应用于哪个表；-F,删除表中所有规则；-Z,将指定表中的数据包计数器和流量计数器归零。

2. iptables 配置实例

对于 iptables 配置示例，我们从三个方面来进行讲解和展示，分别是传输层防护实例、网络层防护实例、数据链路层防护实例。下面进行详细讲解。

# （1）传输层防护实例  # 禁止其它机器通过ssh连接自己  iptables -t filter -A INPUT -p tcp --dport 22 -j DROP  # 查看主机防火墙规则  iptables -t filter -L  # 防止各种端口扫描  # 以下规则设定，假设 FORWARD 链默认规则为 DROP  # 限制 SYN 请求的频率为：每秒 1 个 # tcp-flags 的第一个参数 ALL 表示检查 TCP 的所有状态标志位 # ALL 等价于 SYN,ACK,FIN,RST,URG,PSH （顺序无关，这是一个集合匹配） # tcp-flags 的第二个参数 SYN 表示仅匹配设置了 SYN 标志位的报文 # 其中参数--limit 1/s 表示每秒一次; 1/m 则为每分钟一次 iptables -A FORWARD -p tcp --tcp-flags ALL SYN -m limit --limit 1/s -j ACCEPT  # 禁止 XMAS 扫描 iptables -A INPUT -p tcp --tcp-flags ALL FIN,PSH,URG -j DROP  # 记录 XMAS 扫描到系统日志 iptables -A INPUT -p tcp --tcp-flags ALL FIN,PSH,URG -m limit --limit 3/m --limit-burst 5 -j LOG --log-prefix "XMAS scan "  # 限制 ping 20 秒内不得超过 6 次 iptables -A INPUT -p icmp --icmp-type echo-request -m recent --name ICMP_check --rcheck --seconds 20 --hitcount 6 -j DROP iptables -A INPUT -p icmp --icmp-type echo-request -m recent --set --name ICMP_check # 以下是示例测试结果 #PING 192.168.56.104 (192.168.56.104) 56(84) bytes of data. #64 bytes from 192.168.56.104: icmp_seq=1 ttl=64 time=0.237 ms #64 bytes from 192.168.56.104: icmp_seq=2 ttl=64 time=0.426 ms #64 bytes from 192.168.56.104: icmp_seq=3 ttl=64 time=0.557 ms #64 bytes from 192.168.56.104: icmp_seq=4 ttl=64 time=0.416 ms #64 bytes from 192.168.56.104: icmp_seq=5 ttl=64 time=0.478 ms #64 bytes from 192.168.56.104: icmp_seq=6 ttl=64 time=0.371 ms #64 bytes from 192.168.56.104: icmp_seq=21 ttl=64 time=0.380 ms #64 bytes from 192.168.56.104: icmp_seq=22 ttl=64 time=0.553 ms #64 bytes from 192.168.56.104: icmp_seq=23 ttl=64 time=0.424 ms #64 bytes from 192.168.56.104: icmp_seq=24 ttl=64 time=0.377 ms #64 bytes from 192.168.56.104: icmp_seq=25 ttl=64 time=0.334 ms #64 bytes from 192.168.56.104: icmp_seq=26 ttl=64 time=0.370 ms #64 bytes from 192.168.56.104: icmp_seq=41 ttl=64 time=0.397 ms  # 禁止自己主机使用FTP协议下载（即封闭TCP协议的21端口）  iptables -I OUTPUT -p tcp --dprot 21 -j DROP  # 禁用主机的DNS端口(DNS为UDP协议，使用53端口)  iptables -I OUTPUT -p udp --dport 53 -j DROP  # （2）网络层防护实例  # 防止ping洪水攻击。例如，限制ping的并发数，每秒一次。 # 在 FORWARD 链上设置规则说明 iptables 所在主机是一个网关，可以限制内网主机去扫外网其他主机 # 如果在 INPUT 链上设置规则，则说明 iptables 保护的是主机自己 # FORWARD 上设置的这种限速措施可以理解为是从攻击源头进行治理，预防从自己管的这个片区出去的犯罪行为 iptables -A FORWARD -p icmp --icmp-type echo-request -m limit --limit 1/s -j ACCEPT  # 限制一个ip访问自己主机。例如，以下这条命令限制了ip地址为192.168.1.102主机对自己的访问。  iptables -A INPUT -s 192.168.1.102 -j DROP  # （3）数据链路层防护实例  # 阻断来自某个mac地址的数据包  iptables -A INPUT -m mac --mac-source 00:1e:ec:f0:ae:77 -j DROP  # 上面的命令阻断了mac地址为00:1e:ec:f0:ae:77 对本机的连接。  # 查看本机iptables表 iptables -L -n iptables -L -n -t nat

iptables 实现 NAT

1. 使用实例

对于源 NAT，更改所有来自 192.168.1.0/24 的数据包的源 ip 地址为 1.2.3.4，需要注意的是，系统在路由及过虑等处理直到数据包要被送出时才进入 SNAT 。命令如下：

# 仅当进入 INPUT, FORWARD 和 PREROUTING 链的报文用 -i 参数指定网卡名称才有作用 iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j SNAT --to 1.2.3.4

目的SNAT(DNAT)则是更改所有来自 192.168.1.0/24 的数据包的目的 ip 地址为 1.2.3.4，系统是先进入 DNAT，然后才进入路由及过虑等操作。命令如下：

iptables -t nat -A PREROUTING -s 192.168.1.0/24 -i eth1 -j DNAT --to 1.2.3.4

2. iptables 实现 NAT 综合实验

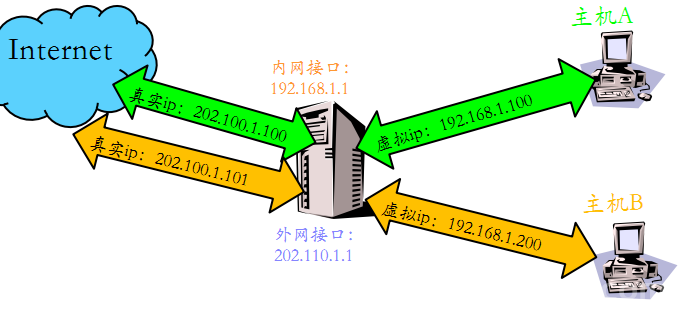

IP 映射原理是首先将分配给主机 A、B 的真实 IP 绑定到防火墙的外网接口，用如下命令：

ifconfig eth0 add 202.110.1.100 netmask 255.255.255.0 ifconfig eth0 add 202.110.1.101 netmask 255.255.255.0

然后对防火墙接收到的目的 ip 为 202.110.1.100 和 202.110.1.101 的所有数据包进行 DNAT ，命令如下所列：

iptables -A PREROUTING -i eth0 -d 202.110.1.100 -j DNAT --to 192.168.1.100 iptables -A PREROUTING -i eth0 -d 202.110.1.101 -j DNAT --to 192.168.1.200

最后对防火墙接收到的源 ip 地址为 192.168.1.100 和 192.168.1.200 的数据包进行 SNAT ，如下：

iptables -A POSTROUTING -o eth0 -s 192.168.1.100 -j SNAT --to 202.110.1.100 iptables -A POSTROUTING -o eth0 -s 192.168.1.200 -j SNAT --to 202.110.123.101

防火墙规则调试

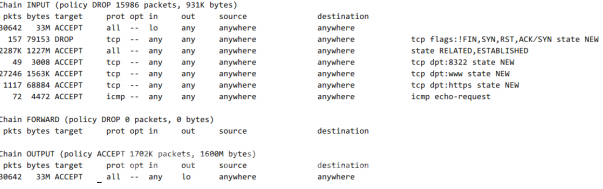

（1）可以使用 iptables -L -v 命令来查看概要统计数据。

（2）采用日志法，命令如下，其中第一条命令中涉及的日志是 syslog，后两条日志为 /var/log/kern.log。

iptables [-t 表] 命令 匹配 操作 0

（3）利用扫描器进行黑盒测试。

（4）备份导出防火墙规则到文本文件。

iptables [-t 表] 命令 匹配 操作 1

附录：iptables 常用配置指令

• 以下配置指令如果没有特别说明，均默认 iptables 规则是应用在单机上
• 如果 iptables规则期望保护的是「局域网」内其他主机，则需要相应调整规则中的 INPUT 或 OUTPUT 为 FORWARD

重置 iptables 规则为允许所有

iptables [-t 表] 命令 匹配 操作 2

禁止指定 IP 访问

iptables [-t 表] 命令 匹配 操作 3

禁止 TCP / UDP 指定端口访问

iptables [-t 表] 命令 匹配 操作 4

禁止 ICMP ping

iptables [-t 表] 命令 匹配 操作 5

允许 proftpd 的远程访问

iptables [-t 表] 命令 匹配 操作 6

附：proftpd 的一个示例配置文件

iptables [-t 表] 命令 匹配 操作 7

匹配应用层指定字符串: cnssisbad

iptables [-t 表] 命令 匹配 操作 8

记录指定模式的数据报文信息到 syslog

探索：自行修改上述实验脚本中的 -j 参数为 LOG ，验证 iptables 在完成特定packet的特征匹配之后可以记录相关信息到系统日志。

课外实验

场景描述

局域网拓扑如下：

iptables [-t 表] 命令 匹配 操作 9

上图的补充文字说明如下：

• host-gw 指的是该局域网的网关，已经配置为 NAT 方式，局域网内的主机 host-2 可以正常无障碍访问互联网；
• dns-svr 指的是该局域网中的 DNS 解析服务器，可以正常提供域名解析服务；
• 交换机没有设置 VLAN，所有端口正常工作；
• host-2上配置了 iptables规则；
• host-1上配置了默认网关指向 IP 地址：172.16.18.1，域名解析服务器配置为 IP：192.168.1.1
• host-3上配置了默认网关指向 IP 地址：172.16.18.1，域名解析服务器配置为 IP：192.168.1.1

host-2 上的 iptables 配置脚本如下：

iptables [-t 表名] <-P 默认策略> <链名> <动作> 0

实验任务要求

• 请对以上脚本逐行添加代码注释
• host-1可以ping通ip: 172.16.18.1吗？
• host-1可以ping通ip: 192.168.1.1吗？
• host-1可以ping通域名: www.baidu.com吗？
• host-1可以访问： 吗？
• host-1可以访问： 吗？
• host-3可以ping通ip: 172.16.18.1吗？
• host-3可以ping通ip: 192.168.1.1吗？
• host-3可以访问互联网吗？
